工作原理/working principle-----------------------------------------------------------◆◆
|
|
隔爆熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。 |
產品特點/Product features-----------------------------------------------------------◆◆
|
|
1.按符合國際IEC標準的******防爆規程GB3836設計； |
|
2.采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠； |
|
3.隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。 |
|
|
注意事項:維修維護時請斷電操作 |
|

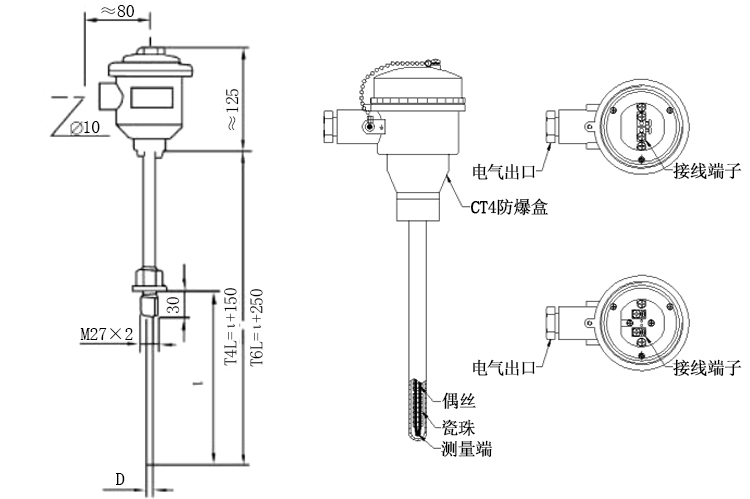

產品結構/Product structure----------------------------------------------------------◆◆
|
|
從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。 根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。 |
|
|
|
熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（******部分測溫元件）， 其它部分都是圍繞它展開，為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。 |
|
|
|
根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置 。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。 |
|
|
|
|
技術指標/Technical indicators--------------------------------------------------------◆◆
|
|
型號 |
分度號 |
測量范圍 |
精度等級 |
允許偏差△t℃ |
|
WRN、WRNK |
K |
0~800 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRN2、WRNK2 |
|
WRE、WREK |
E |
0~600 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRE2、WREK2 |
|
WRC、WRCK |
T |
-40~350 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRC2、WRCK2 |
|
WRF、WRFK |
J |
0~600 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRF2、WRFK2 |
|
WRM、WRMK |
N |
0~800 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRM2、WRMK2 |
|
|
注：“t”感溫元件的實測溫度。Ⅰ、Ⅲ級精度為特殊訂貨。 |
|
|
|
★熱晌應時間 |
|
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間，稱為熱響應時間，用T0.5表示。 |
|
|
|
★公稱壓力 |
|
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力表一般采用公稱壓力的1. 5倍，實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。 |
|
|
|
★熱電偶絕緣電阻 |
|
常溫絕緣電阻的試驗電壓為直流500V土50V，測量常溫絕緣電阻的大氣條件為溫度 15~35℃，相對濕度45%，大氣壓力86~106kPa。 |
|
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ。 即： R r- L > 100M Ω L>l m |
|
式中：R r－熱電偶的常溫絕緣電阻值，M Ω； |
|
|
L－熱電偶的長度，m。 |
|
對于長度等于或不足l米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。 |
|
|
|
★鎧裝熱電偶（絕緣式）的絕緣電阻 |
|
在環境溫度為20±15℃，相對溫度不大于80% 時，熱電極與外套管之間的絕緣電阻應大于等于 1000MΩ-M*，試驗電壓為直流500V。（*絕緣電阻 MΩ -M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）。 |
|
|
|
★防爆類型和級組 |
|
防爆級組 ：d II BT4 或 d II CT4 |
|
|
|
d II BT6 或 d II CT6 |
|
外殼防護等級 ：IP65 |
|
|
|

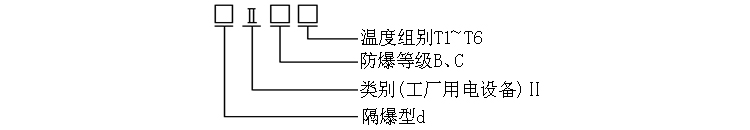

★隔爆型熱電偶的防爆標志表示方法 |
 |
|
|
|
★電氣設備的類別、級別和溫度組別說明 |
|
電氣設備分為兩大類：Ⅰ類-煤礦井下用電氣設備 |
|
|
|
|
|
|
|
★防爆等級 |
|
隔爆型熱電偶的防爆等級按適用于爆炸性氣體混合物******安全間隙或最小點燃電流比分為A、B、C三級。 |
|
|
|
★溫度組別 |
|
隔爆型熱電偶的溫度組別按其外露部分最高表面溫度分為T1~T6六組。 |
|
溫度組別 |
允許最高表面溫度℃ |
|
T1 |
450 |
|
T2 |
300 |
|
T3 |
200 |
|
T4 |
135 |
|
T5 |
100 |
|
T6 |
85 |
|
|
|
|
★熱電偶最小置入深度 |
|
應不小于其保護管外徑的8-10倍（特殊產品除外）。 |
測溫元件選型說明/Selection of temperature measuring element---------------------◆◆
|
|
類別 |
標記 |
分度號 |
材質 |
測溫范圍℃ |
性能特點 |
|
新 |
舊 |
優點 |
缺點 |
|
熱電偶 |
K |
N |
K |
鎳鉻-鎳硅 |
-40~1200 |
熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件 |
不適用于還原氣氛，受時效變化和短程有序結構變化影響 |
|
N |
M |
N |
鎳鉻硅-鎳硅 |
-40~1250 |
具備K型熱電偶全部優點，短程有序結構變化影響小 |
不適用還原性氣氛，受時效變化影響 |
|
E |
E |
E |
鎳鉻-康銅 |
-40~900 |
在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性 |
不適用于還原性氣氛，熱導率低，具有微滯后現象 |
|
J |
F |
J |
鐵-康銅 |
-40~750 |
可用于還原性氣氛，熱電勢較K高 |
鐵易生銹，熱電特性漂移大 |
|
T |
C |
T |
銅-康銅 |
-40~350 |
可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好 |
使用溫度低，正極銅易氧化，熱傳導誤差大 |
|
S |
P |
S |
鉑銠10-鉑 |
0~1600 |
適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶 |
不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好 |
|
B |
R |
B |
鉑銠30-鉑銠6 |
600~1700 |
適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕 |
不能用于600℃以下，靈敏度低，熱電勢的線性不好 |
|

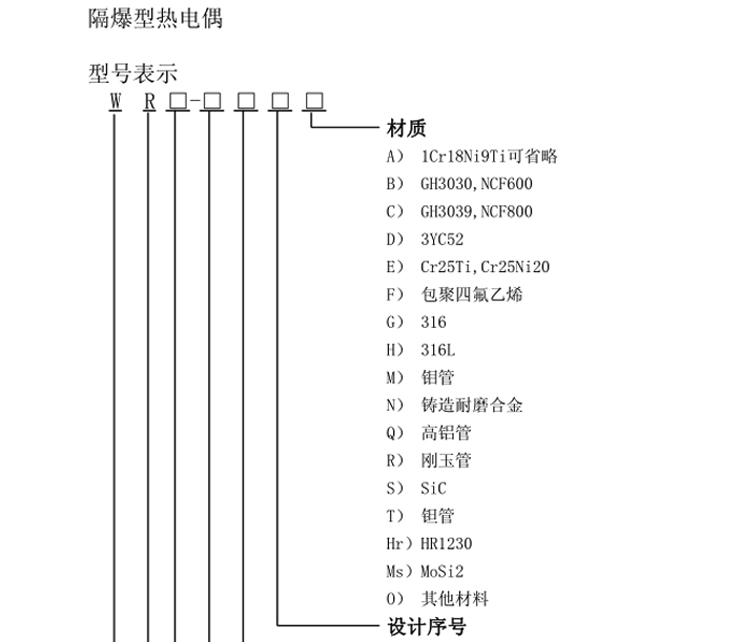

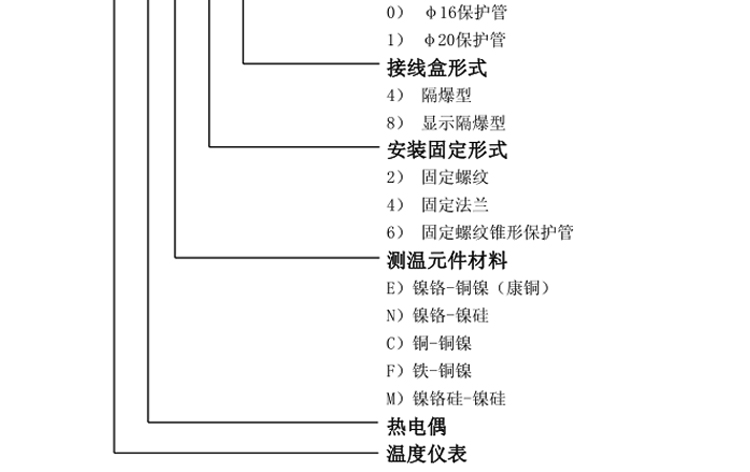

產品選型/product selection-----------------------------------------------------------◆◆
|
  |

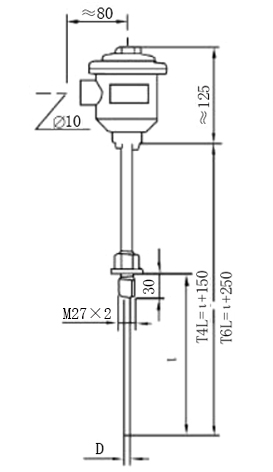

型號規格/type specification-----------------------------------------------------------◆◆
|
|
型 號 |
分度號 |
測量范圍 （℃） |
保護管 直徑D（mm） |
 |
|
|
K |
0～800 |
Φ8
Φ6
Φ5
|
|
|
E |
0～600 |
|
|
T |
-40～+350 |
|
|
J |
0～800 |
|
|
N |
0～1200 |
|
|
*特殊規格訂貨須經雙方協商決定 |
|
|
|

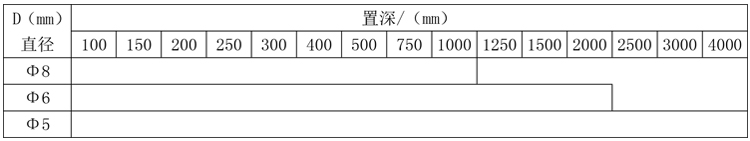

★隔爆型鎧裝熱電偶規格表 |
 |
適用介質/Applicable medium----------------------------------------------------------◆◆
|
|
★可燃性氣體、蒸汽的防爆級別和溫度組別： |
|
序 |
防爆等級ⅡA |
防爆等級ⅡB |
|
介質名稱 |
溫度組別 |
介質名稱 |
溫度組別 |
|
1 |
甲烷，乙烷，丙烷，動力苯 |
T1 |
丙炔 |
T1 |
|
2 |
苯，甲苯，二甲苯，三甲苯 |
環丙烯 |
|
3 |
苯酚，甲酚，雙苪酮醇 |
氰化氫 |
|
4 |
丙酮，二丁酮，二戊酮，二已酮 |
氫 |
|
5 |
醋酸，醋酸甲脂，氯乙烷，溴乙烷 |
丙烯酯 |
|
6 |
氯乙烯，二氯乙烯，三氯甲苯 |
焦爐煤氣 |
|
7 |
二氯甲烷，二氯丙烷，氯苯，氨 |
水煤氣 |
|
8 |
一氧化碳，芐基氯，二氯苯 |
乙烯 |
T2 |
|
9 |
甲苯胺，三乙胺，吡啶 |
丁二烯 |
|
10 |
乙晴，亞晴酸乙酯 |
一環氧丙烷 |
|
11 |
苯乙烯，甲基苯乙烯，萘 |
一二惡烷 |
|
12 |
丁烷，環戊烷，甲基環戊烷 |
T2 |
一三惡烷 |
|
13 |
異丙苯，甲基，甲醇至丁醇 |
丙烯酸甲脂 |
|
14 |
甲基丙烯酸甲脂，乙?；姿嵋阴?/td>
|
丙烯酸乙脂 |
|
15 |
正丙胺，正丁胺，苯胺，NN二甲基苯胺 |
呋喃 |
|
16 |
甲酸甲脂，甲酸乙酯 |
二甲醚 |
T3 |
|
17 |
二氯乙烷，烯丙基氯，氯乙醇，噻吩 |
四氫糠醇 |
|
18 |
甲胺，二甲胺，二乙胺 |
硫化氫 |
|
19 |
乙酰丙酮，環乙醇，硝基甲烷，硝基乙烷 |
丙烯醛 |
|
20 |
丙烯，乙苯，醋酸甲脂至醋酸戊脂 |
T3 |
丁烯醛 |
|
21 |
甲基環已烷，松節油，石腦油 |
四氫呋喃 |
|
22 |
戊烷至癸烷，環已烷，萘烷，環已胺 |
乙基甲基醚 |
T4 |
|
23 |
乙基環已烷，乙基環丁烷，乙基環戊烷 |
二乙醚 |
|
24 |
石油，汽油，柴油，煤油，煤焦油 |
二丁醚 |
|
25 |
戊醇，已醇，環已醇，甲基環已醇 |
環氧乙烷 |
|
26 |
氯丙烷，氯丁烷，溴丁烷 |
四氟乙烯 |
|
27 |
乙酰氯，乙硫醇，四氫噻吩 |
二硫化碳 |
T5 |
|
28 |
乙醛，三甲胺 |
T4 |
硝酸乙脂 |
T6 |
|

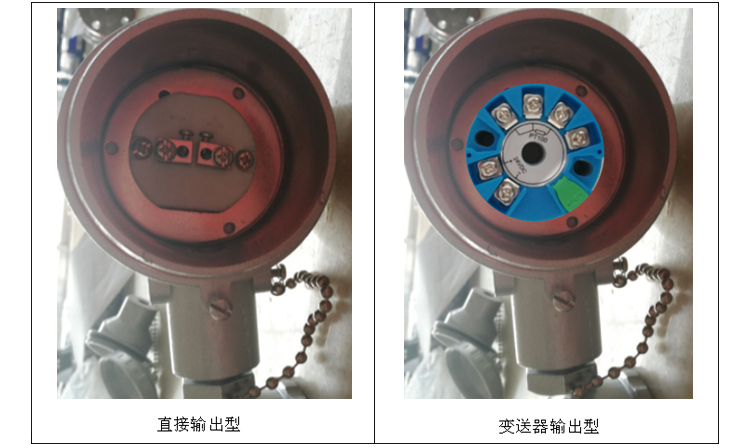

信號類型/Signal type------------------------------------------------------------------◆◆
|
|
根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型 |
 |

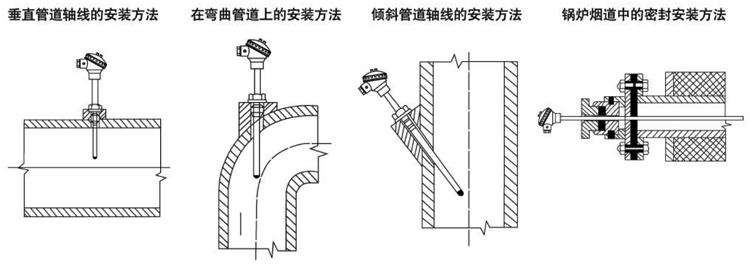

安裝方式/Installation requirements--------------------------------------------------◆◆
|
|
|
|
|
